您现在查看的是->TNC型射频同轴连接器 技术参数点击查看详细产品
TNC系列产品是一种螺纹连接式射频同轴连接器,它具有工作频带宽、连接可靠、抗振性能良好等特点,可供无线电设备和仪器中连接电缆用。

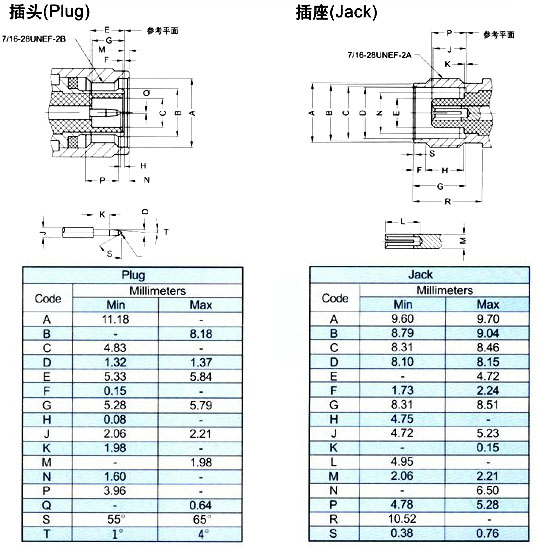

界面尺寸

主要技术特性
温度范围 -65~+165°C (PE Cable -40~+85°C)
振 动 MIL-STD-202, Method 213
特性阻抗 50Ω, 75Ω
频率范围 DC~4GHz
工作电压 500V max (有效值)
耐 压 1500V rms (海平面最小值)
接触电阻 内导体之间 ≤1.5mΩ
外导体之间 ≤1mΩ
绝缘电阻 ≥5000MΩ
电压驻波比 直式 ≤ 1.22
弯式 ≤ 1.30
耐用性 ≥500次(cycles)
材料与涂覆
壳体 黄铜 镀亮镍
插针 黄铜 镀硬金或银
插孔 铍青铜 镀硬金或银
弹性接触件 铍青铜 镀硬金或银
绝缘体 聚四氟乙烯
压接套 铜合金 镀镍或镀金
o型密封件 硅橡胶 6146 silastic
适用技术标准
MIL-C-39012;
CECC 22120;
IEC 60169-8.
