| N系列产品是一种螺纹连接的中功率连接器，它具有可靠性高，抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器及地面发射系统连接射频同轴电缆。 |
|

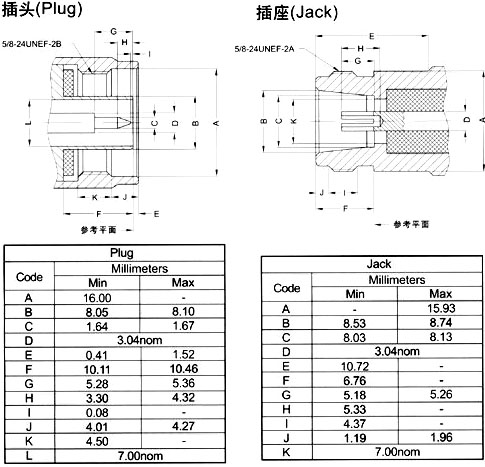

界面尺寸 |
|
主要技术特性 |
| 温度范围 |
-65～+165°C (PE Cable) |
| 振 动 |
MIL-STD-202, Method 213 |
| 特性阻抗 |
50Ω |
|
| 频率范围 |
DC～11GHz
|
|
| 工作电压 |
1000V max (有效值)
|
|
| 耐 压 |
2500V rms (海平面最小值)
|
|
| 接触电阻 |
内导体之间 |
≤1mΩ |
|
外导体之间 |
≤1mΩ |
| 绝缘电阻 |
|
≥5000MΩ |
| 电压驻波比 |
直式 |
≤ 1.22 |
|
弯式 |
≤ 1.30 |
| 耐用性 |
|
≥500次 | |
|
材料与涂覆 MATERIAL & PLATING |
| 壳体 |
黄铜 |
镀亮镍 |
| 插针 |
黄铜 |
镀硬金 |
| 插孔 |
铍青铜或锡青铜 |
镀硬金 |
| 弹性接触件 |
铍青铜 |
镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
|
| 压接套 |
铜合金 |
镀镍或镀金 |
| o型密封件 |
硅橡胶 |
6146 | |
|
适用技术标准 APPLICABLE STANDARD |
MIL-C-39012;
CECC 22210;
IEC 60169-16. | |
|
|
