SMA 系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。 |
|

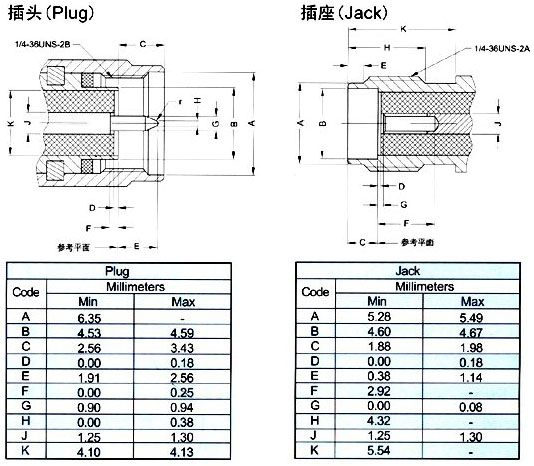

界面尺寸 |
|
主要技术特性 |
| 温度范围 |
-65～+165°C (PE Cable -40～+85°C)
|
| 振 动 |
MIL-STD-202,Method 213 |
| 特性阻抗 |
50Ω |
|
| 频率范围 |
DC～12.4GHz(半刚电缆 0～18GHz) |
| 工作电压 |
335V max (有效值)
|
|
| 耐 压 |
1000V rms (海平面最小值)
|
|
| 接触电阻 |
内导体之间Center Contact |
≤3mΩ |
|
外导体之间Outer Contact |
≤2mΩ |
| 绝缘电阻 |
|
≥5000MΩ |
| 插入损耗 |
|
≤0.15 dB/6GHz |
| 电压驻波比 |
直式 Straight 软电缆 |
≤1.10+0.002f |
|
半刚电缆 |
≤1.05+0.001f |
|
弯式Right angle 软电缆 |
≤1.20+0.003f |
|
半刚电缆 |
≤1.10+0.001f |
| 耐用性 |
|
≥500次（cycles） | |
|
材料与涂覆 |
| 壳体 |
黄铜 |
镀硬金 |
| 插针 |
黄铜 |
镀硬金 |
| 插孔 |
铍青铜 |
镀硬金 |
| 弹性接触件 |
铍青铜 |
镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
|
| 压接套 |
铜合金 |
镀镍或镀金 |
| o型密封件 |
硅橡胶 |
| |
|
适用技术标准 |
MIL-C-39012;
CECC 22110;
IEC 60169-15. |
|
|
|
